บอร์ด Deserializer การ์ด Grabber Image Multi-Function

บอร์ด Deserializer หลายฟังก์ชัน

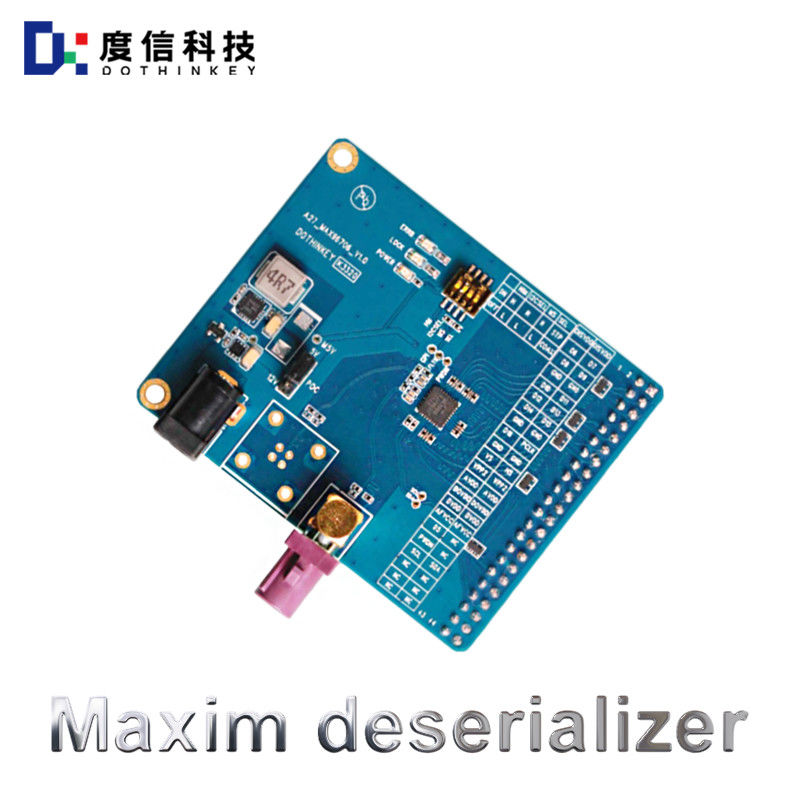

ดอทินกี้ A27 MAX96706 บอร์ด Deserializer หลายฟังก์ชัน

ต้องอ่านก่อนใช้:

เกี่ยวกับปั๊มพลังงาน POC: บอร์ด Deserializer นี้ให้เพียง SV และ 12V สองแรงดันสําหรับผู้ใช้ที่จะเลือกสําหรับปั๊มพลังงาน POCการตั้งค่าโดยกําหนดของโรงงานของเราสําหรับ การตั้งค่าโดยกําหนดของโรงงานของเราคือ SV output, ผู้ใช้จะต้องใช้หมวกกระโดดเพื่อเลือกความแรงกดไฟฟ้าที่เหมาะสมตามความต้องการความแรงกดของโมดูลที่กําลังทดสอบ ก่อนการใช้งาน, กรุณาติดต่อเราสําหรับการตั้งค่าหมวกกระโดด

พลังงานพลังงานชิปบอร์ด Deserializer: MAX96706 ต้องการปั๊มพลังงานภายนอก (IWDVDD, AVDD, DOVDD) บนบอร์ด Deserializer นี้, พั๊มพลังงานสามทางต้องได้รับจาก Image Grabber,ซึ่ง DVDD และ AVDD ต้องติดตั้งใน AP ทอร์มิเนลตั้งค่า 1.8V DOVDD ตามความต้องการที่จะถูกตั้งอยู่ในช่วงของ 1.8-3.3V การทํางานของแผนที่ คุณจะต้องแน่ใจว่าการตั้งค่าความกระชับกําลังไฟฟ้าไม่เกินขอบเขตที่กําหนดและการตั้งค่าแรงดันของหลายช่องทางการตั้งค่าความดันของวงจรหลายวงไม่ควรเกินช่วงที่กําหนดไว้ เพื่อหลีกเลี่ยงการทําลายชิป MAX96706

เกี่ยวกับอินเตอร์เฟซ: บอร์ด Deserializer นี้มีอินเตอร์เฟส DVP 2X22PIN ที่ได้รับการจัดไว้ เพื่อการชนกับสินค้า MU960 ที่รองรับ DVP

ตามข้อมูลอย่างเป็นทางการของ MAX96706 MAX96706 โดยหลักการใช้สําหรับการจับคู่กับ MAX96705-MAX96711และมันยังสามารถใช้กับ GMSL ซีเรียไลเซอร์อื่น ๆ เพื่อนําการดําเนินงานปฏิสัมพันธ์, แต่มีข้อจํากัดบางอย่างที่ต้องสังเกตในขณะนี้ ก่อนการใช้ผู้ใช้ควรปฏิบัติตามความต้องการของ DATASHEET อย่างเป็นทางการของคู่มือ MAXM และเว็บไซต์อย่างเป็นทางการของคําแนะนํา QA อย่างละเอียด. การออกแบบ

ทุกครั้งที่สวิทช์ DIP ของบอร์ด Deserializer ถูกตั้ง, บอร์ดจําเป็นต้องได้รับการฟื้นฟูพลังงานเพื่อให้การตั้งค่าปัจจุบันมีผล
