บอร์ดเซ็นเซอร์ภาพ A27_MAX96706

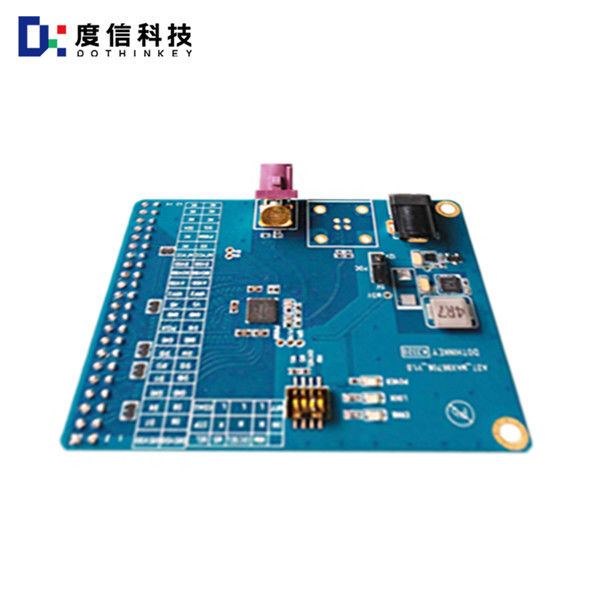

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

การออกสัญญาณ DVP คืออะไร?

DVP (Digital Video Port) เป็นอินเตอร์เฟซการออกเซนเซอร์แบบดั้งเดิมที่มีโหมดการออกแบบปานกลาง ความกว้างของบิตข้อมูลของอินเตอร์เฟส DVP สามารถเป็น 8 บิต, 10 บิต, 12 บิต, หรือ 16 บิต โดยใช้สัญญาณระดับ CMOSและอัตราขั้นสูงสุดอยู่ที่ประมาณ 96MHz.ความเร็วสูงสุดประมาณ 96MHz

สัญญาณหลักของอินเตอร์เฟซ DVP ได้แก่
PCLK (Pixel Clock): นาฬิกาพิกเซล แต่ละนาฬิกาตรงกับข้อมูลพิกเซลหนึ่งตัว
HSYNC (Horizontal Synchronization): สัญญาณการร่วมสาย ใช้ในการควบคุมการส่งข้อมูลของแต่ละสาย
VSYNC (Vertical Synchronization): สัญญาณการปรับสynchronization frame ใช้ในการควบคุมการส่งข้อมูลของแต่ละเฟรม
ข้อมูล: ข้อมูลพิกเซล ความกว้างบิตที่แม่นยําขึ้นกับ ISP หรือการสนับสนุนเบสแบนด์

คุณลักษณะของอินเตอร์เฟซ DVP ได้แก่
การออกแบบปานกลาง: DVP ใช้การส่งแบบปานกลาง ซึ่งช้าลงและมีความกว้างแบนด์เบดต่ํากว่า
สัญญาณระดับ CMOS: สัญญาณระดับ CMOS ใช้แทนสัญญาณความแตกต่าง

ในปฏิบัติการ, อินเตอร์เฟซ DVP มักจะใช้ในการเชื่อมต่อเซ็นเซอร์ภาพและชิปการประมวลภาพ (ISP) สําหรับการส่งและการประมวลข้อมูลวีดีโอ. ตัวอย่างเช่น,ชิป ISP จะให้การเข้าเวลาภายนอก (MCLK หรือ XCLK), และ PLL ภายในเซ็นเซอร์จะคํานวณเพื่อผลิต PCLK ซึ่งความถี่ของมันถูกกําหนดโดยขนาดของภาพ, อัตราเฟรมและความละเอียด
