สถานที่กำเนิด:
เชียงใหม่, จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
TP2860

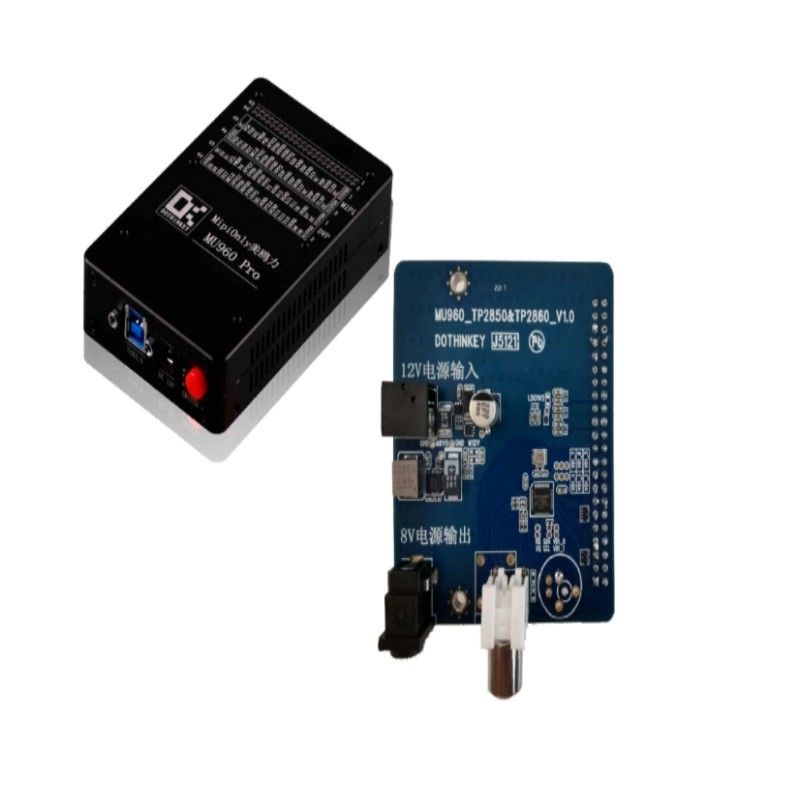

TP2860 Deserializer สําหรับ Image Grabber MU960
ลักษณะ:
1. รองรับการปรับรหัสโมดูลชนิด AHD / TVI เหมาะสําหรับการแก้ไขการปรับรหัสโมดูลรถยนต์
2การออกสัญญาณ MIPI ร่วมกับเครื่องจับภาพ MU960/UC930 เพื่อให้เกิดภาพของโมดูลรถยนต์
รายละเอียด
| พลังงานประปา (แบบประปาแบบDC) | DC 12V / 1A |
| ความหนา | 1.6mm ± 0.1mm |
| กว้าง | 60 ± 0.1 มิลลิเมตร |
| ความยาว | 69mm ± 0.1mm |
| อินเตอร์เฟซโมดูล | AHD, TVI, CVBS |
| AHD และ TVI | รองรับ 720P, 960P, 1080P |
| CVBS | รองรับ 720P, 960P |
| รองรับการจับภาพด้วยอินเตอร์เฟซ MIPI มาตรฐาน | |
| ความเร็ว I2C | 100KHz ~ 400KHz |
| มาตรฐานระดับ IO TP2860 | 1.8V หรือ 3.3V (ไม่จําเป็น) |
| วิธีการให้พลังงานที่รองรับ | 8V |
2. ระวังก่อนใช้!!!
(1) ในส่วนของปั๊มพลังงาน POC: ปั๊มพลังงาน POC ของ deserializer นี้ถูกแปลงจากปั๊มพลังงานภายนอก 12V เป็นความดันทํางาน 8V ผ่านซ็อต DCดังนั้น deserializer ต้องการตัวปรับพลังงาน 12V / 1A นอกแยก.
(2) ในส่วนของปัจจุบันของพลังงานของชิป deserializer: ชิป TP2860 บน deserializer นี้ต้องการสามแหล่งพลังงานภายนอก.และ AVDD ของตัวจับภาพ. DVDD ต้องตั้งค่าเป็น 1.2V, DOVDD สามารถตั้งค่าเป็น 1.8V หรือ 3.3V, AVDD ต้องตั้งค่าเป็น 3.3Vมันจําเป็นต้องให้แน่ใจว่าการตั้งค่าความดันทั้งหมดไม่เกินช่วงที่กําหนดไว้ เพื่อหลีกเลี่ยงการทําลายชิป TP2860.

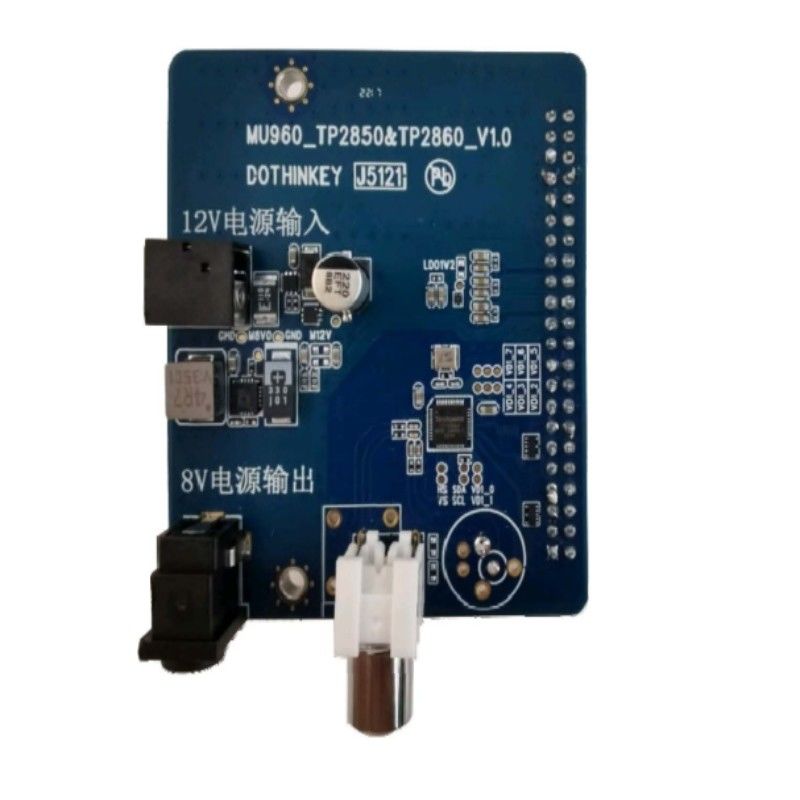

(3) ในส่วนของอินเตอร์เฟซ: deserializer นี้อนุญาตอินเตอร์เฟส pin 44PIN ระยะ 2.54 มิลลิเมตรสองแถวสําหรับการตรงกับอินเตอร์เฟส MIPI มาตรฐานของบริษัทของเราสําหรับการจับภาพและเครื่องเชื่อม RCA โคอาเซียลสําหรับเชื่อมโมดูลการทดสอบ.
3คําอธิบายอินเตอร์เฟซ deserializer:
