สถานที่กำเนิด:
เซินเจิ้น ประเทศจีน
ชื่อแบรนด์:
Dothinkey
หมายเลขรุ่น:
GX4

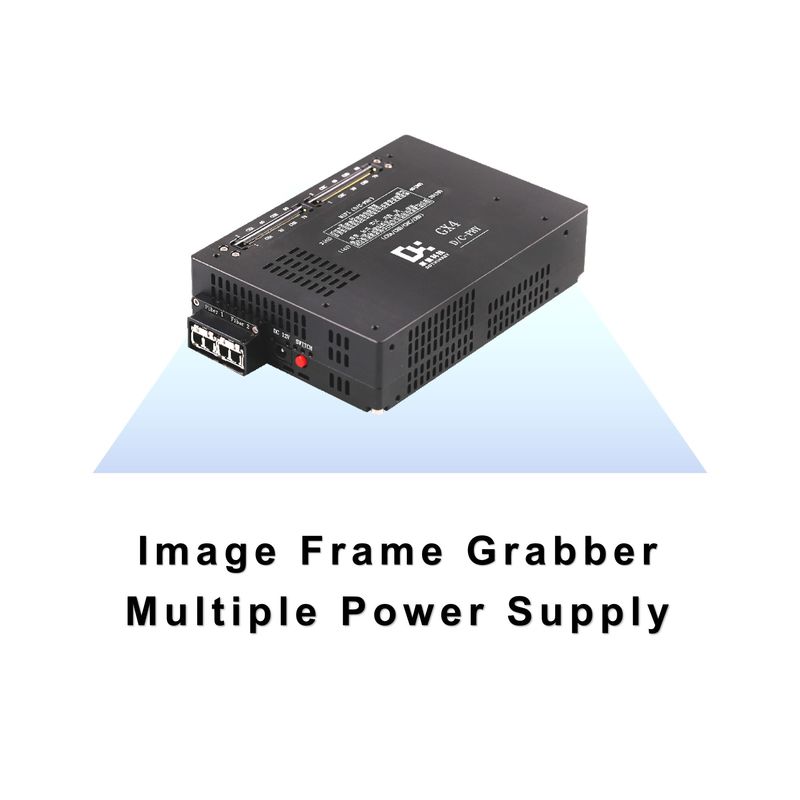

เครื่องจับกรอบภาพหลายสายไฟฟ้า
ดังนี้คือความหมายของปารามิเตอร์ที่เกี่ยวข้องกับช่องทาง MIPI ใน GX4 Image Frame Grabber:
ค่าช่อง MIPI
4C: แสดงว่ามีช่อง C-PHY 4 ช่อง
4D: แสดงว่ามี 4 ช่อง D-PHY
3D+1C: แสดงว่ามี 3 ช่อง D-PHY และ 1 ช่อง C-PHY
3C+1D: แสดงว่ามี 3 ช่อง C-PHY และ 1 ช่อง D-PHY
2D+2C: แสดงว่ามี 2 ช่อง D-PHY และ 2 ช่อง C-PHY
MIPI D-PHY 1/2/4 เลน
D-PHY:
มาตรฐานอินเตอร์เฟซชั้นฟิสิกส์ที่ใช้กันทั่วไปสําหรับการโอนข้อมูลความเร็วสูงระหว่างโปรเซสเซอร์แอปพลิเคชั่นมือถือและอุปกรณ์ล้อมรอบ เช่น กล้องและจอแสดงภาพ
เลน:
ใน D-PHY ข้อมูลถูกส่งผ่านเลน แต่ละเลนประกอบด้วยคู่ของเส้นสัญญาณความแตกต่าง 1/2/4 เลน หมายความว่า 1, 2 หรือ 4 เลนถูกรองรับสําหรับการส่งข้อมูลตามลําดับ
MIPI C-PHY 1/2/3 ทรีโอ
C-PHY:
มาตรฐานอินเตอร์เฟซชั้นฟิสิกส์ใหม่ที่นําเสนอโดย MIPI Alliance มีประสิทธิภาพในการส่งข้อมูลและความกว้างแบนด์วิดที่สูงกว่า D-PHY
ทริโอ:
ใน C-PHY, ข้อมูลถูกส่งผ่านกลุ่มของสามเส้นการจดหมาย (เช่น Trio) แทนที่จะใช้คู่ความแตกต่างเช่นใน D-PHY. 1/2/3 Trio หมายความว่ามันสนับสนุนการส่งข้อมูลมากกว่า 1, 2,หรือ 3 Trios, ตามลําดับ
|
คุณสมบัติที่เข้ากันได้กับเซ็นเซอร์ |
|||
| อินเตอร์เฟซเซอร์ |
MIPI D-PHY CSI MIPI C-PHY CSI |
||
|
อัตราสูงสุดของ MIPI |
GX4 |
CHA/CHB |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.9Gsps/Trio |
|
CHC/CHD |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.5Gsps/Trio |
||
