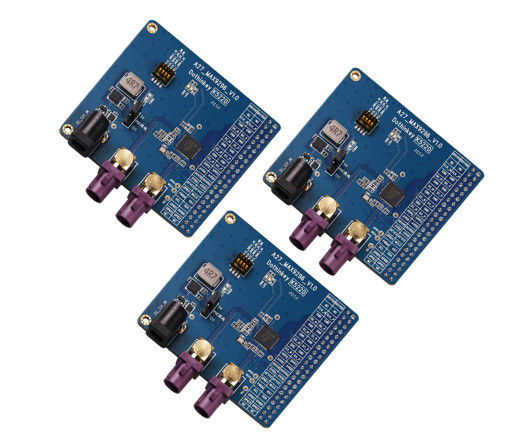

บอร์ดเซ็นเซอร์ภาพ MIPI

(1) เกี่ยวกับปัจจุบันที่ POC การบริการพลังงาน: บอร์ด decoder นี้สามารถใช้สองโหมดของปัจจุบันการบริการพลังงานของ soket DC หรือกล่องทดสอบสําหรับปัจจุบันที่ POC การบริการพลังงาน (เลือกโดย J6) ซึ่งเมื่อการบริการพลังงาน soket DC ถูกเลือกบอร์ด decoder ต้องเชื่อมต่อกับตัวปรับพลังงานภายนอก 12V / 1A โดยแยก, แล้วเลือก 12V หรือ 5V เป็นปั๊มพลังงาน POC ผ่าน J5; เมื่อเลือกปั๊มพลังงานของกล่องทดสอบ บอร์ด decoder ไม่ต้องการปั๊มพลังงานภายนอกแยกและสามารถตั้งค่าเพื่อให้พลังงาน POC ผ่านการตั้งค่า AP (ในขณะนี้, ตกกระโดด J5 ล้มเหลว) และสําหรับกล่องทดสอบ UC930 ระยะไฟฟ้า POC สามารถตั้งค่าได้จาก 4V ถึง 18V ตําแหน่งของ J5 และ J6 แสดงอยู่ในรูปต่อไปนี้การตั้งค่าโดยกําหนดในโรงงานของเราคือการออกไฟฟ้า 5V จากที่นั่ง DC (เพื่อหลีกเลี่ยงการเผาโหลดลูกค้า), ผู้ใช้ควรเลือกเครื่องพลังงาน POC ที่เหมาะสมตามความต้องการของเครื่องพลังงานจริงของโมดูลที่กําลังทดสอบก่อนการใช้งาน.ชิป MAX9296 บนบอร์ด decoder นี้จําเป็นต้องมีภายนอกที่ให้บริการกับสี่ปัจจุบันพลังงาน, และเครื่องให้พลังงานทั้ง 4 เครื่องต้องใช้ไฟจากกล่องทดสอบ ซึ่งในกล่องนั้น AFVCC และ DVDD ต้องติดตั้ง 1.2V ในปลาย AP และ AVDD ต้องติดตั้ง 1.8V ในปลาย APDOVDD ต้องตั้งอยู่ในช่วง 1.8-3.3V ตามความต้องการ หากมีค่าไฟฟ้าอื่นใน AP โปรดมองข้าม ก่อนการดําเนินการการวาดมันจําเป็นต้องให้แน่ใจว่า การตั้งค่าความดันของช่องเหล่านี้ไม่เกินช่วงที่กําหนดไว้ เพื่อหลีกเลี่ยงการเสียหายของชิป MAX9296.

(3) เกี่ยวกับอินเตอร์เฟซ: บอร์ดพับนี้เก็บอินเตอร์เฟสหัวสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัด

(4) เกี่ยวกับ MAX9296: ตามข้อมูลอย่างเป็นทางการ, max9296 ในทฤษฎีนี้สามารถถูกจับคู่กับหลายแบบ gmsl1/gmsl2จําเป็นต้องตั้งค่ากลุ่มพารามิเตอร์เรจิสเตอร์ต่าง ๆ.

(5) เกี่ยวกับสวิตช์ DIP: สวิตช์ DIP ของบอร์ด decoder เป็นสวิตช์ DIP สี่ในหนึ่ง แต่ละตัวแทนการตั้งค่าฮาร์ดแวร์ที่อิสระการตั้งค่าฮาร์ดแวร์แต่ละตัวตรงกับฟังก์ชันพิเศษของการเริ่มต้นการเปิดตัวของการตั้งค่าเรจิสเตอร์, ทุกครั้งที่เพียงบิต DIP หนึ่งเท่านั้นที่ได้รับอนุญาตที่จะโทรไปที่ด้าน " ON" และหลังจากที่บิต DIP แต่ละตัวถูกตั้งไว้, บอร์ด decoder ต้องเปิดใหม่เพื่อให้การตั้งค่านี้มีผล
