สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
แม็กซ์9296

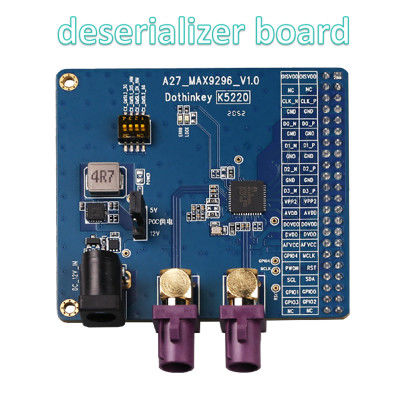

(1) เกี่ยวกับปั๊มพลังงาน POC: บอร์ด decoder สามารถใช้สองโหมดของปั๊มพลังงานของ soket DC หรือกล่องทดสอบสําหรับปั๊มพลังงาน POC (เลือกโดย J6) โดยเมื่อการเลือกปั๊มพลังงาน soket DCบอร์ด decoder ต้องการเชื่อมต่อตัวปรับพลังงาน 12V/1A ทางนอกเป็นส่วนตัว, แล้วเลือก 12V หรือ 5V เป็นปั๊มพลังงาน POC ผ่าน J5; เมื่อเลือกปั๊มพลังงานสําหรับห้องทดสอบบอร์ด decoder ไม่ต้องใช้ไฟฟ้าภายนอกแยก และสามารถตั้งค่าให้ POC ใช้ไฟฟ้าผ่านการตั้งค่า AP (ในกรณีนี้ J5 jump cap จะล้มเหลว), และสําหรับห้องทดสอบ UC930 ระยะไฟฟ้า POC สามารถตั้งค่าได้จาก 4V ถึง 18V ตําแหน่งของ J5 และ J6 แสดงอยู่ในรูปด้านล่างการตั้งค่าโดยกําหนดในโรงงานของเราคือผลิต 5V ของซ็อต DC (เพื่อไม่ให้เผาโมดูลลูกค้า), ผู้ใช้ควรเลือกเครื่องพลังงาน POC ที่เหมาะสมตามความต้องการของเครื่องพลังงานจริงของโมดูลที่กําลังทดสอบ ก่อนการใช้
(2) เกี่ยวกับเครื่องพลังงานของชิปบอร์ด decoder: ชิป MAX9296 บนบอร์ด decoder นี้จําเป็นต้องตั้งตั้งภายนอกด้วยเครื่องพลังงานสี่และสี่เครื่องพลังงานต้องใช้พลังงานจากกล่องทดสอบ, โดย AFVCC และ DVDD ต้องตั้งค่า 1.2V ในปลาย AP, AVDD ต้องตั้งค่า 1.8V ในปลาย AP, DOVDD ต้องตั้งค่าในช่วง 1.8-3.3V ตามความต้องการหากมีค่าตั้งค่าความดันไฟฟ้าอื่นใน APกรุณาละเลย ก่อนการวาดภาพ ต้องให้แน่ใจว่าความกระแสของช่องทางเหล่านี้ไม่ได้ตั้งให้กับช่วงที่กําหนดไว้ เพื่อหลีกเลี่ยงความเสียหายของชิป MAX9296
(3) เกี่ยวกับอินเตอร์เฟซ: บอร์ด decoder ได้จัดไว้ 2.54 มิลลิเมตร pitch, double-row 44PIN pin header สําหรับการ dock กับอินเตอร์เฟส MIPI มาตรฐานของผลิตภัณฑ์กล่องทดสอบของเรา
(4) เกี่ยวกับ MAX9296: ตามข้อมูลอย่างเป็นทางการ MAX9296 ในทฤษฎีแล้วสามารถจับคู่กับ GMSL1 / GMSL2 ซีเรียไลเซอร์หลากหลาย และเมื่อจับคู่กับ GMSL ซีเรียไลเซอร์ที่แตกต่างกันจําเป็นต้องตั้งค่ากลุ่มพารามิเตอร์เรจิสเตอร์ต่าง ๆ.
(5) เกี่ยวกับสวิตช์ DIP: สวิตช์ DIP ของบอร์ด decoder เป็นสวิตช์ DIP 4 ใน 1 แต่ละตัวแทนการตั้งค่าฮาร์ดแวร์ที่อิสระทุกการตั้งค่าฮาร์ดแวร์ตรงกับฟังก์ชันพิเศษของการตั้งค่าบันทึกการเริ่มต้นการเปิด, เพียงบิต DIP หนึ่งเท่านั้นที่ได้รับอนุญาตให้ตั้งอยู่ในตําแหน่ง " ON" ในเวลาหนึ่งครั้ง, และหลังจากที่บิต DIP แต่ละตัวถูกตั้ง, บอร์ด Decoder จําเป็นต้องใช้พลังงานใหม่เพื่อให้การตั้งค่านี้มีผล.
