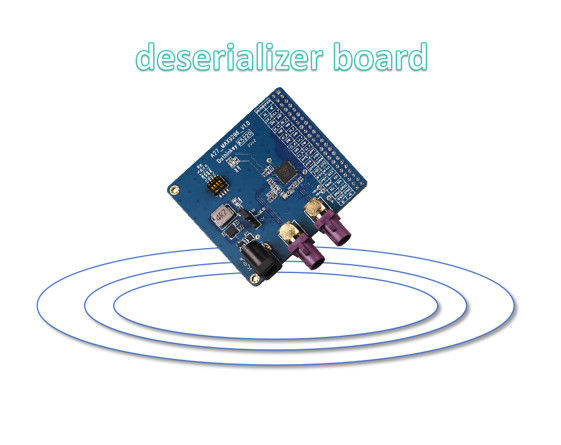

บอร์ด TI MIPI

1. POC ตัวเลือกการจําหน่ายพลังงาน

• สองโหมด (เลือกโดย J6):

  • ซ็อต DC:

    • จําเป็นต้องใช้ระบบภายนอกตัวปรับ 12V/1A.

    • การใช้J5เพื่อเลือก12V หรือ 5Vสําหรับพลังงาน POC (ค่าธรรมดาของโรงงาน:5Vเพื่อปกป้องโมดูลลูกค้า)

  • พลังงานไฟฟ้ากล่องทดสอบ:

    • ไม่ต้องใช้ตัวปรับภายนอก

    • ความดัน POC ปรับปรุงผ่านการตั้งค่า AP(J5 ปรับปรุง)

    • สําหรับกล่องทดสอบ UC930ระยะ POC:4V 18V.

2. MAX9296 ซิปพลังงาน

• สี่รั้วแรง (ต้องนํามาด้วยกล่องทดสอบ)

  • AFVCC และ DVDD:ติดตั้งที่1.2V(การตั้งค่า AP)

  • AVDD:ติดตั้งที่1.8V(การตั้งค่า AP)

  • DOVDD:ปรับได้ (1.8V3Vตามความต้องการ)

• คําเตือน:ให้แน่ใจว่าความดันตั้งถูกต้องก่อนเปิดไฟเพื่อป้องกันความเสียหายของชิป

3. อินเตอร์เฟซ

• หัวหน้าสองแถว 44 ปิน (2.54 มม.)สําหรับความเหมาะสมของอินเตอร์เฟซ MIPI กับกล่องทดสอบ

4. MAX9296 ความยืดหยุ่นในการจับคู่

• การสนับสนุนGMSL1/GMSL2 เครื่องจําลองแต่ต้องการการจัดตั้งเรจิสเตอร์ที่แตกต่างกันสําหรับแต่ละรุ่น serializer

5. การตั้งค่าสวิตช์ DIP

• สวิตช์ DIP 4 ใน 1สวิตช์แต่ละตัวควบคุมฟังก์ชันฮาร์ดแวร์ที่แตกต่างกัน

• กติกา:

  • แค่สลับหนึ่งสามารถตั้งให้เป็นเปิดแต่ละครั้ง

  • เติมพลังงานใหม่ให้กับบอร์ดหลังจากเปลี่ยนการตั้งค่า DIP เพื่อให้การเปลี่ยนแปลงมีผล

คําแนะนําหลัก:

• ยืนยันความต้องการความกระชับกําลัง POCของโมดูลที่กําลังทดสอบ ก่อนเลือกโหมดพลังงาน

• ตรวจสอบสองครั้งMAX9296 การตั้งค่ารถไฟฟ้าในระบบ AP เพื่อป้องกันความเสียหาย

• ติดตามแนวทางการสลับ DIP เพื่อหลีกเลี่ยงความขัดแย้งในการเริ่มต้นทะเบียน
