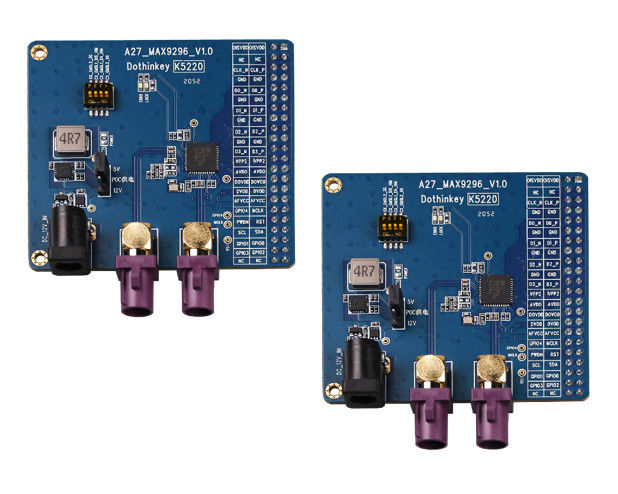

fpd link iii deserializer MIPI ปรับปรุงความอ่อนแอ

1. โครงการปัจจัยพลังงาน POC ปัจจัยพลังงานแบบสองแบบ (สามารถเลือกได้ผ่าน J6): ปัจจัยพลังงานจากซ็อต DC: จําเป็นต้องมีตัวปรับพลังงานภายนอก 12V / 1Aเลือกผลิต 12V หรือ 5V ผ่าน J5 jumper (ตั้งค่าเป็น 5V ตามปกติที่โรงงานเพื่อป้องกันโมดูลที่กําลังทดสอบจากการเผาไหม้). การจําหน่ายไฟฟ้าของห้องทดสอบ: ไม่จําเป็นต้องจําหน่ายไฟฟ้าภายนอก และการจําหน่ายไฟฟ้ามาจากกล่องทดสอบโดยตรง ความดัน POC ถูกตั้งผ่านการตั้งค่า AP (J5 ประสบความล้มเหลว)กล่องทดสอบ UC930 รองรับการออกปรับจาก 4V ถึง 18V.

2ความต้องการของเครื่องจําหน่ายพลังงานชิป MAX9296 จําเป็นต้องมีเครื่องจําหน่ายพลังงานจากห้องทดสอบ จํานวน 4 เครื่อง: AFVCC และ DVDD: จําหน่ายพลังงานคงที่ 1.2V (จําเป็นต้องล็อคด้วยการปรับปรุง AP) AVDD: จําหน่ายพลังงานคงที่ 1.8V (การตั้งค่า AP ถูกล็อค). DOVDD: รองรับการปรับความยืดหยุ่น 1.8V ∼ 3.3V. หมายเหตุ: ยืนยันการตั้งค่าความดันก่อนเปิดเพื่อหลีกเลี่ยงความเสียหายของชิป

3. API คําอธิบาย พิเศษ 2.54 มิลลิเมตร pitch 44PIN จักรพรรณสองแถว, รองรับการใช้งานกับระบบอินเตอร์เฟซกล่องทดสอบ MIPI มาตรฐาน

4. MAX9296 หมายเหตุความสอดคล้อง ในทางทฤษฎี GMSL1/GMSL2 มีการสนับสนุนหลายตัวเรียงลําดับ แต่กลุ่มพารามิเตอร์เรจิสเตอร์ที่ตรงกันต้องการการตั้งค่าตามรุ่นคู่

5. DIP switch การใช้งานรายละเอียด 4 ตําแหน่ง อิสระ DIP สวิตช์: ทุกคนตรงกับฟังก์ชันฮาร์ดแวร์ กติกา: มีเพียงคนเดียวที่ได้รับอนุญาตที่จะตั้ง ON ในเวลาเดียวกัน หลังจากการปรับปรุง,คุณต้องเปิดมันอีกครั้ง เพื่อให้มันมีผล
