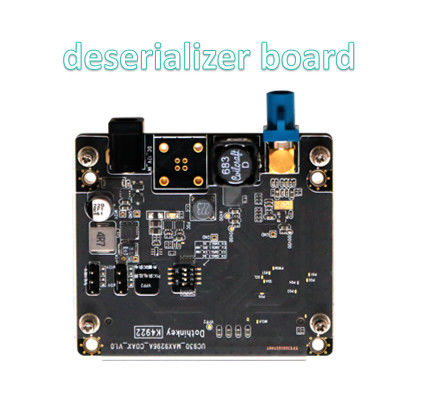

fpd link iii deserializer MIPI ปรับปรุงความอ่อนแอ

1ระบบไฟฟ้า POC

บอร์ดถอดรหัสใช้พลังงานพลังงาน VPP2ในโหมดนี้ ไม่จําเป็นต้องใช้ตัวปรับพลังงานภายนอก เนื่องจากมันสามารถใช้พลังงานโดยตรงผ่านระบบการทดสอบ ทําให้กระบวนการเชื่อมอุปกรณ์ง่ายขึ้น

การแก้ไขไฟฟ้าภายนอกแบบเลือก:

• เมื่อต้องการพลังงานอิสระ กรุณาใช้เครื่องปรับพลังงาน 12V/1A DCติดต่อกับซ็อต DC ในเครื่อง

• เลือกความแรงกดออก ผ่านหมวกกระโดดบนเครื่อง:

  • ตําแหน่ง A:การออกแบบ 12V DC

  • ตําแหน่ง B:การออกไฟฟ้า 5V DC

• หมายเหตุ: ให้แน่ใจว่าระบบถูกปิดก่อนเปลี่ยนโหมดพลังงาน เพื่อหลีกเลี่ยงความเสี่ยงของการตัดสายสั้น

2.รายละเอียดพลังงานชิปหลัก

ชิปปรับรหัส MAX9296A ต้องการจํานวน 4 เครื่องพลังงานอิสระ, ทั้งหมดนี้ต้องถูกจัดให้ด้วยกล่องทดสอบ และต้องปฏิบัติตามปริมาตรต่อไปนี้อย่างเคร่งครัด

ความต้องการการดําเนินงานสําคัญ:

• ตรวจสอบความดันของไฟฟ้าด้วยเครื่องวัดไฟฟ้า ก่อนเปิดไฟ

• อย่าปรับกระโดดพลังงานขณะที่ระบบกําลังทํางาน

• ความดันที่เกินขั้นต่ํา อาจทําให้ชิปเสียหายอย่างถาวร

3.รายละเอียดเทคนิคอินเตอร์เฟซ

คณะกรรมการใช้วิธีเชื่อมต่อในระดับอุตสาหกรรม:

• อินเตอร์เฟสทางกายภาพ: หัวสปิ้น 44 ปิน 2 แถว (2,54 มิลลิเมตร)

• ระเบียบสัญญาณ: ตรงกับมาตรฐาน MIPI CSI-2 อย่างเต็มที่

• อุปกรณ์ที่เข้ากันได้: เหมาะสําหรับสินค้ากล่องทดสอบทั้งหมดของเรา

• การออกแบบการป้องกัน:

  • ระดับความคุ้มกัน ESD: ±8kV การปล่อยไฟสัมผัส

  • สิ้นทองประกันความน่าเชื่อถือต่อการติดต่อระยะยาว
