สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
ulm928

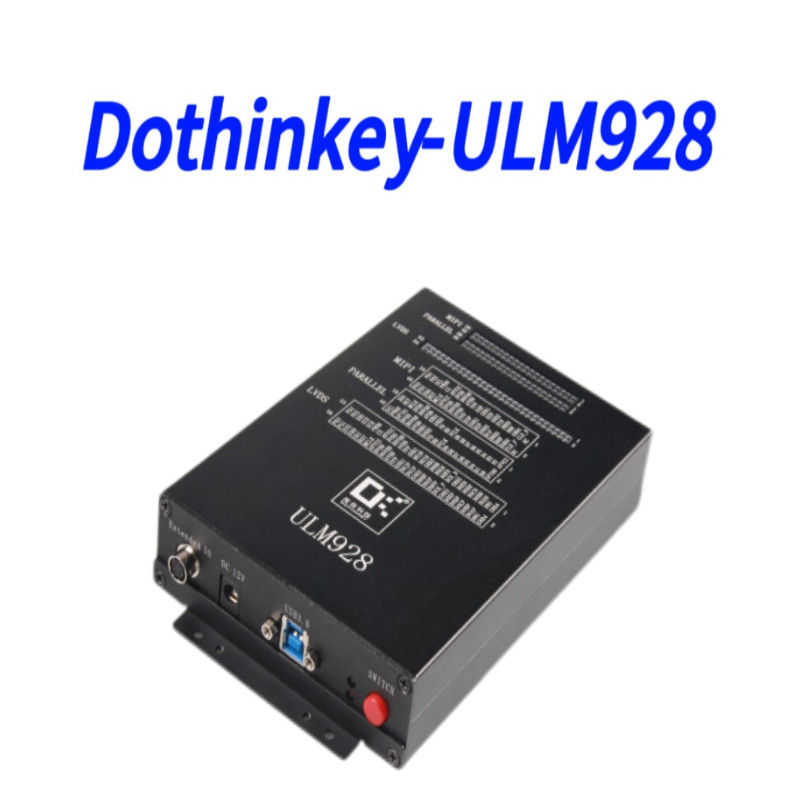

Dothinkey USB3.0 Series Image Grabber รองรับโปรโตคอลหลายแบบ-MIPI, DVP, HISPI, LVDS และ SPI
รอดชีวิต
เครื่องจับภาพ ULM928 เป็นวิธีการทดสอบที่หลากหลายที่ออกแบบมาเพื่อการจับภาพที่มีประสิทธิภาพสูงและการประเมินเซ็นเซอร์รวมถึง MIPI, DVP, HISPI, LVDS และ SPI ทําให้มันเหมาะสําหรับการทดสอบกล้องมือถือ, รถยนต์และกล้องวงจรปิด
ลักษณะสําคัญ
การส่งข้อมูลความเร็วสูง:USB 3.0 (5Gbps) รับประกันการประมวลภาพที่รวดเร็ว
ความเหมาะสมหลายอินเตอร์เฟซ:รองรับ MIPI (4-lane @ 1Gbps), LVDS (10-lane @ 600Mbps) และ DVP (200MHz PCLK)
การจัดการพลังงานอย่างแม่นยํา5 ช่องพลังงานที่สามารถเขียนโปรแกรมได้ (สูงสุด 3.3V/500mA) สําหรับการให้พลังงานกับเซนเซอร์
การตรวจจับกระแสไฟฟ้าระดับสูง:การวัดความละเอียดสูง (10nA) สําหรับการวิเคราะห์กระแสรอคอยและกระแสไดนามิก
การตรวจสอบความผิดพลาดอย่างครบถ้วนการทดสอบแบบเปิด/สั้น 45 ช่องที่มีขั้นต่ําปรับปรุงเพื่อการวินิจฉัยที่น่าเชื่อถือ
ข้อดี
a. ปรับปรุงให้ดีสําหรับการถ่ายภาพความเร็วสูง ด้วยความสมบูรณ์แบบของสัญญาณที่แข็งแรง
b. การจัดส่งพลังงานแบบยืดหยุ่น (2.5V9V) เพื่อรองรับความต้องการของเซ็นเซอร์ที่หลากหลาย
c. ความแม่นยําในการทดสอบที่เพิ่มขึ้นด้วยการตั้งค่าความแรงดัน / กระแสที่สามารถตั้งค่าได้
d. ความเข้ากันได้อย่างกว้างขวางของอุปกรณ์ เพื่อรับประกันการรับรองโมดูลได้อย่างมีประสิทธิภาพ
รายละเอียดเทคนิคภาพและการส่ง
1)ความเหมาะสมของเซ็นเซอร์
a.ระยะเวลา MCLK6MHz ~ 99MHz
b.MCLK ความแม่นยําของนาฬิกา-±0.1MHz
c.ระยะระดับ Sensor IO (ตาม DOVDD) -1.3V ~ 3.3V
d.LVDS ความกว้างแบนด์เวท≥600Mbps/Lane
e. จํานวนช่องข้อมูล LVDS1/2/4/8/10 เลน
f.ความกว้างแบนด์บานด์ MIPI≥1Gbps/Lane
g.จํานวนช่องข้อมูล MIPI1/2/4 สาย
h.PCLK ความถี่ของนาฬิกา200M HZ
i.รองรับรูปแบบภาพ-RGB565/YUV422RAW8/RAW10/RAW12
j. รองรับรูปแบบ RGBRGB565
2) USB3.0 เมตร
a.ความกว้างแบนด์บานด์ของข้อมูล USB3.05Gbps
3)ตัวชี้วัดทางเทคนิคของ SENSOR I2C
a.อัตราการสื่อสาร I2C100K/400K/1M
