สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:

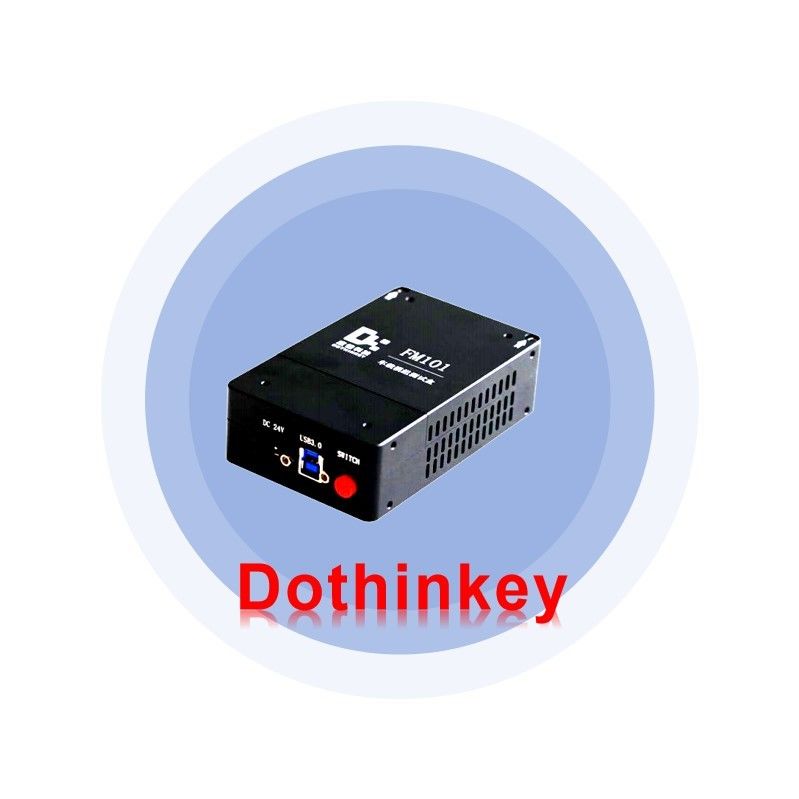

FM101
5Gbps อัตราการส่งภาพ การใช้งานสําหรับการปรับปรุงปารามิเตอร์ภายในรถยนต์ / AA การทดสอบ
1.แผนภูมิของการเชื่อมต่อระหว่างโมดูล MAXIM/TI Serialiser Solution ติดรถและ FM101
2.แผนภูมิการกระจายอินเตอร์เฟซ
3.อธิบายฟังก์ชันอินเตอร์เฟส
| 1 | อินเตอร์เฟซการออกกําลัง | ไม่อนุญาตให้มีอุปกรณ์ไฟฟ้าภายนอก ใช้ในการให้พลังงานกับแสงเสริมของโมดูลภายนอก ซึ่งเป็นอิสระจากไฟฟ้า POC และเชื่อมต่อระยะ PIN ของปลายสายคือ 3.81 มิลลิเมตร |
| 2 | อินเตอร์เฟซโมดูลกล้อง A | การตั้งค่าแบบมาตรฐานโดยกําหนด: อินเตอร์เฟซโคเอชเชียล (COAX), เครื่องเชื่อม FAKRA, อินเตอร์เฟสแบบ Z ที่ไม่หลอกลวง, สีน้ําเงิน |
| 3 | อินเตอร์เฟซโมดูลกล้อง B | อินเตอร์เฟซความแตกต่าง (STP) ผลิตภัณฑ์ที่เสร็จสิ้นถูกจองไว้เท่านั้น โมเดลที่แนะนํา: D4S20G-400A5-Z สีน้ําเงิน (Z) อินเตอร์เฟซแบบปัญญาอ่อน |
| 4 | ไฟชี้ | สีแดง: ไฟแสดงพลังงาน สีเขียว: ไฟแสดงสัญญาณ |
| 5 | อินเตอร์เฟซเครื่องเชื่อมพลังงานกล่องทดสอบ | อินเตอร์เฟซไฟฟ้าแบบ DC 24V/2.5A สําหรับกล่องทดสอบที่ใช้เพื่อให้พลังงานทํางานสําหรับกล่องทดสอบ |
| 6 | อินเตอร์เฟซ USB3.0 | อินเตอร์เฟซการสื่อสาร USB3.0 |
| 7 | เปลี่ยน | เครื่องสลับเปิด / ปิดพลังงานกล่องทดสอบ |
