สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
FM101

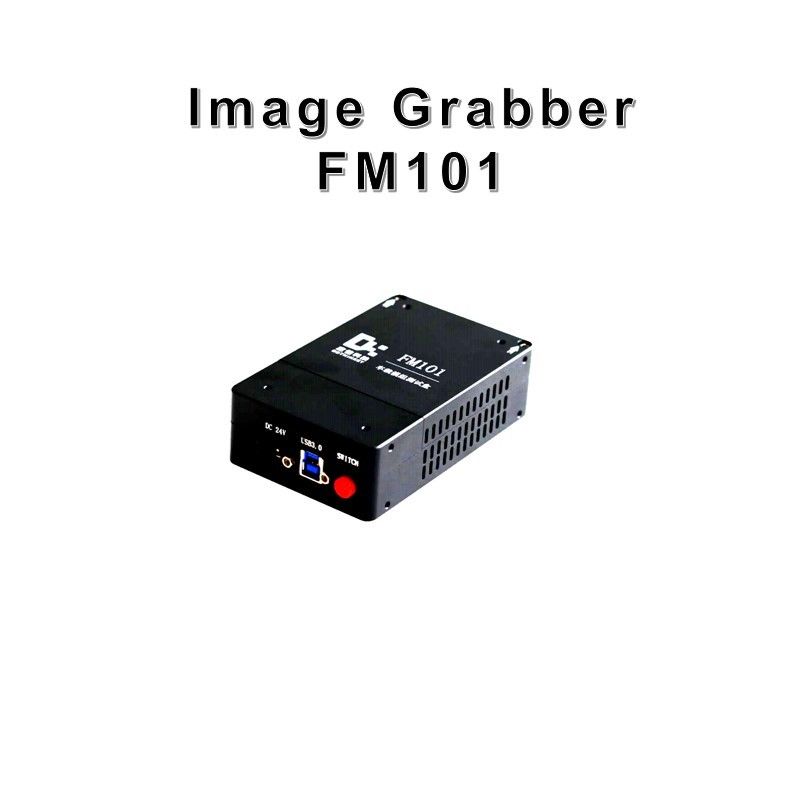

การถ่ายภาพรถยนต์ 5Gbps: การปรับระดับภายในและ AA Test Solution
FM101 คุณสมบัติของระบบทดสอบโมดูลรถยนต์
การทดสอบด้วยกล้องเดียว
รองรับทั้ง FAKRA coaxial (ปลายเดียว) และ STP อินเตอร์เฟซความแตกต่าง
ออกแบบเฉพาะสําหรับการรับรองโมดูลกล้องรถยนต์
การติดตามและวินิจฉัยอย่างครบวงจร
การติดตามการใช้ไฟฟ้าในเวลาจริง
การวัดและวิเคราะห์อัตราเฟรม
รายงานความผิดพลาดรายละเอียด:
• ความผิดพลาดในกรอบ
• ความผิดพลาดในการเชื่อมโยง
• ความผิดพลาดในการแก้ไข
การจัดการภาพและพลังงานระดับสูง
ความสามารถในการบันทึกและถ่ายภาพเต็มรูป
การสนับสนุนพลังงานเหนือโคแอกซ์ (POC) ที่บูรณาการ
• การจัดส่งพลังงาน
• การวัดแรงดัน
พลังงานพลังงาน LED สําหรับโมดูลการสว่างรถยนต์
ตัวเลือกการตั้งค่าแบบยืดหยุ่น
การแก้ไขการแยกแยกที่เลือกได้
สอดคล้องกับมาตรฐานรถยนต์หลัก ๆ:
• MAXIM ซีเรียล
• การเรียงลําดับ TI
รองรับโมดูลเรียงลําดับที่มีในตลาดส่วนใหญ่
ระยะการให้พลังงานที่สามารถโปรแกรมได้ และความแม่นยํา
| ระยะการให้พลังงานที่สามารถโปรแกรมได้ และความแม่นยํา | |||||||
| ช่องทาง | ระยะความกระชับกําลังออก | เดินไปข้างหน้า | ความแม่นยําของความแรงดันออกแบบไม่มีภาระ | ความแรงออกสูงสุด | การแก้ไขการซื้อกระทบปัจจุบัน | ความแม่นยําของการประกอบที่ปัจจุบัน | ความแม่นยําในการสกัดระดับความดัน POC |
| CH1 CH2 |
0.8V-18V | 0.1V | 0.8V-6V :± 60mV 6V-18V :± 1% |
1A | 0.1mA | 0-0.05A :± 1.5mA 0.05A-1A :± 1% |
0.8V-6V :± 60mV 6V-18V :± 1% |
คําอธิบายฟังก์ชันอินเตอร์เฟซ
| 1 | อินเตอร์เฟซการออกกําลัง | ไม่อนุญาตให้มีอุปกรณ์ไฟฟ้าภายนอก ใช้ในการให้พลังงานกับแสงเสริมของโมดูลภายนอก ซึ่งเป็นอิสระจากไฟฟ้า POC และเชื่อมต่อระยะ PIN ของปลายสายคือ 3.81 มิลลิเมตร |
| 2 | อินเตอร์เฟซโมดูลกล้อง A | การตั้งค่าแบบมาตรฐานโดยกําหนด: อินเตอร์เฟซโคเอชเชียล (COAX), เครื่องเชื่อม FAKRA, อินเตอร์เฟสแบบ Z ที่ไม่หลอกลวง, สีน้ําเงิน |
| 3 | อินเตอร์เฟซโมดูลกล้อง B | อินเตอร์เฟซความแตกต่าง (STP) ผลิตภัณฑ์ที่เสร็จสิ้นถูกจองไว้เท่านั้น โมเดลที่แนะนํา: D4S20G-400A5-Z สีน้ําเงิน (Z) อินเตอร์เฟซแบบปัญญาอ่อน |
| 4 | ไฟชี้ | สีแดง: ไฟแสดงพลังงาน สีเขียว: ไฟแสดงสัญญาณ |
| 5 | อินเตอร์เฟซเครื่องเชื่อมพลังงานกล่องทดสอบ | อินเตอร์เฟซไฟฟ้าแบบ DC 24V/2.5A สําหรับกล่องทดสอบที่ใช้เพื่อให้พลังงานทํางานสําหรับกล่องทดสอบ |
| 6 | อินเตอร์เฟซ USB3.0 | อินเตอร์เฟซการสื่อสาร USB3.0 |
| 7 | เปลี่ยน | เครื่องสลับเปิด / ปิดพลังงานกล่องทดสอบ |
