MIPI USB3 Frame Grabber ความกว้างขวางของข้อมูลสามารถเข้าถึงได้ 5Gbps Dothinkey

MIPI USB3.0 Image Grabber ความกว้างขวางของข้อมูลสามารถเข้าถึงได้ 5Gbps

一.ภาพรวมสินค้า:

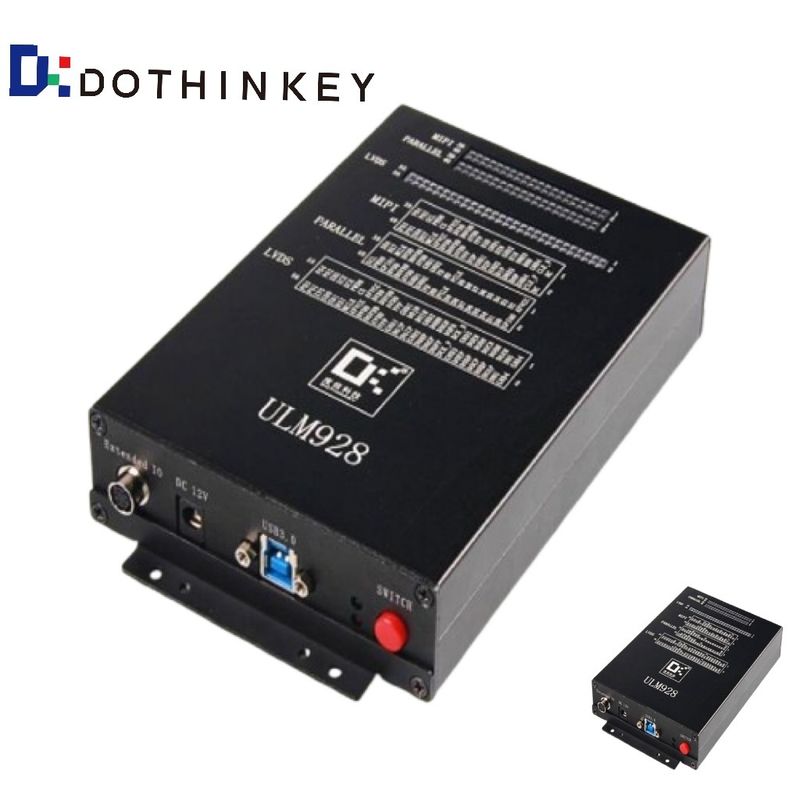

ULM928 เป็นทางออกการทดสอบที่ครบวงจร สําหรับการประเมินโมดูลกล้องที่ทันสมัยแพลตฟอร์มที่หลากหลายนี้รวมการเก็บภาพความเร็วสูงกับความสามารถในการวัดความแม่นยําผ่าน USB3.0 อินเตอร์เฟซ ทําให้มันเหมาะสมสําหรับการทดสอบอุปกรณ์มือถือ, รถยนต์, และกล้องวงจรปิด

ข้อมูลการใช้งาน:

1. การสนับสนุนอินเตอร์เฟซ:

1) ความเข้ากันได้หลายโปรโตคอล: MIPI/DVP/HISPI/LVDS/SPI

2) การตั้งค่าช่อง LVDS: 10 เลน @ 600Mbps ต่อช่อง

3) การตั้งค่าช่อง MIPI: 4 เลน @ 1Gbps ต่อช่อง

4) การสนับสนุนเวลา DVP: ความถี่ PCLK สูงสุด 200MHz

5) ความเร็ว USB3.0: อัตราการโอนข้อมูล 5Gbps

2ระบบการวัดความแม่นยํา:

1) ความสามารถในการแก้ไข 10nA

2) การติดตามกระแสไฟฟ้าแบบไดนามิก / สแตนด์บาย

3) การตรวจจับแบบตรงข้าม 45 ช่อง เปิด/สั้น

4)ปัจจุบันการทดสอบ 15mA สามารถตั้งค่าได้

5)โปรแกรมขั้นต่ําปรับปรุง

3การจัดการพลังงาน:

1) การให้บริการแบบโปรแกรมได้หลายช่อง:

2) 5 การออกเสียงต่ําที่อิสระ

3) การสนับสนุน AFVCC/AVDD/DOVDD/DOVD (3.3V/500mA สูงสุด)

4)ตัวเลือก VPP ที่ยืดหยุ่น:

5) ระยะ 2.5-5V @ 500mA

6) ระยะ 5-9V @ 200mA

4ประโยชน์สําคัญ:

1) การครอบคลุมอินเตอร์เฟซที่ครบวงจรเพื่อความเหมาะสมของอุปกรณ์สูงสุด

2)ความแม่นยําของการวัดในระดับห้องปฏิบัติการเพื่อการตรวจสอบคุณภาพที่น่าเชื่อถือ

3) การตั้งค่าพลังงานที่ยืดหยุ่น สําหรับความต้องการการทดสอบที่หลากหลาย

4)การเก็บข้อมูลความเร็วสูงเพื่อการทดสอบการผลิตที่มีประสิทธิภาพ

5) ปริมาตรการทดสอบที่สามารถโปรแกรมได้ สําหรับโปรโตคอลการประเมินที่กําหนดเองมันคือ

二.การใช้งานปั๊มพลังงาน DPS

ULM928 ให้บริการพลังงานดิจิตอลปรับปรุงความละเอียดสูง 5 ช่อง (DPS) ด้วยการตรวจจับกระแสความละเอียดสูงและฟังก์ชันการป้องกันความละเอียดเกิน
ใช่ โปรดดูตารางรายละเอียด
