สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
UQ200
Dothinkey เครื่องจับภาพความเร็วสูง UQ200 USB3.0 ซีรี่ย์
1การใช้งาน
สําหรับการทดสอบกล้อง C-PHY ความเร็วสูง การแก้ไขความเร็ว C-PHY การตรวจสอบและการทดสอบ
1) ความเร็วในการส่ง
อัตราการถ่ายส่งสูงสุด 750MB/s
C-PHY 3.5GSps/Trio
D-PHY 2.5Gbps/Lane
การส่งสัญญาณ USB3.1
2.คู่มือการออกแบบ
1) แนวทางการเชื่อมโยง GND
เซนเซอร์ภาพชุด UQ200 ให้บริการ 2 ประเภทของ GND (AGND และ DGND) หาก GND ของเซนเซอร์ไม่ได้แยกกัน AGND และ DGND สามารถเชื่อมต่อร่วมกันกับปิน GND ของเซนเซอร์ได้
2) การตั้งค่าตัวต่อรอง I2C Pull-Up
ปิน I2C มีตัวต่อต้านที่สามารถเขียนโปรแกรมได้ภายใน (4.7KΩ, 1.5KΩ, และ 560Ω ตัวเลือก, พื้นฐาน 1.5KΩ) ที่ถูกดึงขึ้นไปยัง DOVDD. ผู้ใช้สามารถตั้งค่าตัวต่อต้านผ่านฟังก์ชันโปรแกรมตามความต้องการ.
3) การตั้งค่าฟังก์ชัน GPIO
ปิน GPIO รองรับการปรับปรุงฟังก์ชันที่ยืดหยุ่น, ด้วยตัวต่อการดึง 4.7KΩ ภายใน DOVDD. ผู้ใช้สามารถกําหนดฟังก์ชันของพวกเขาผ่านโปรแกรมโดยອີງໃສ່ความต้องการของการใช้งาน.
4) การป้องกัน GND ระดับระบบ
ปินนี้เป็นส่วนหนึ่งของเครื่องพลังงานระดับล้อม (GND ระดับระบบ) และไม่ควรเชื่อมต่อตรงกับ GND ของเซ็นเซอร์ โดยการทําเช่นนี้อาจขัดขวางฟังก์ชันการทดสอบ Open/Short (OS)
5) การจัดการ Pin ที่ถูกจองไว้
ปิ้นนี้ถูกจัดไว้สําหรับการใช้ภายในและมีเชื่อมต่อภายในพิเศษ อย่าตัดสายสั้นกับปิ้นอื่น ๆ หรือเชื่อมต่อภายนอก
3.แผนภูมิการกระจายหน้าต่างภายนอก

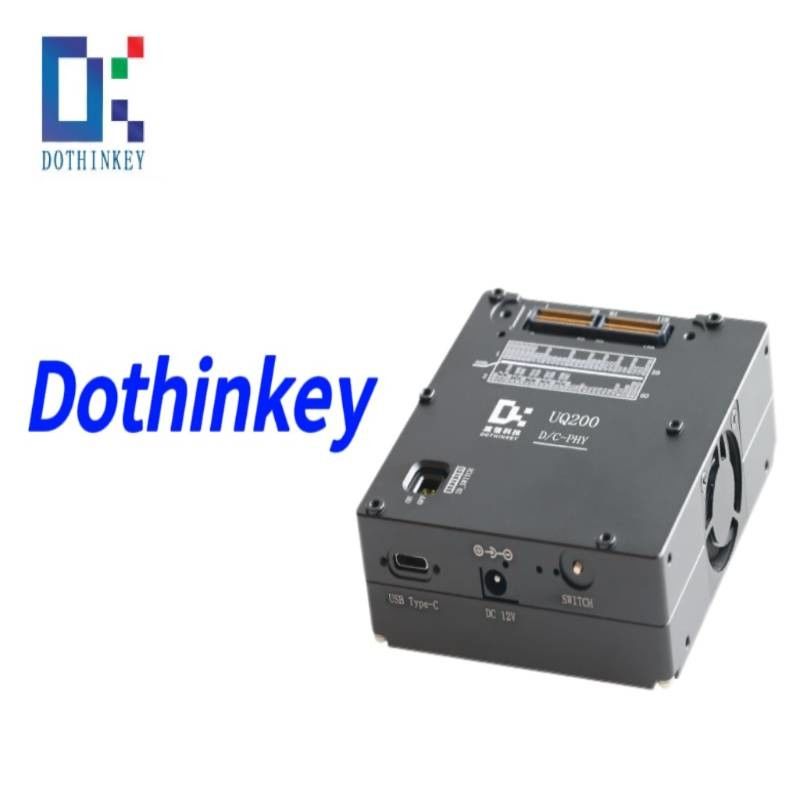

4.UQ200 ภาพหลัก
