สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
UQ200

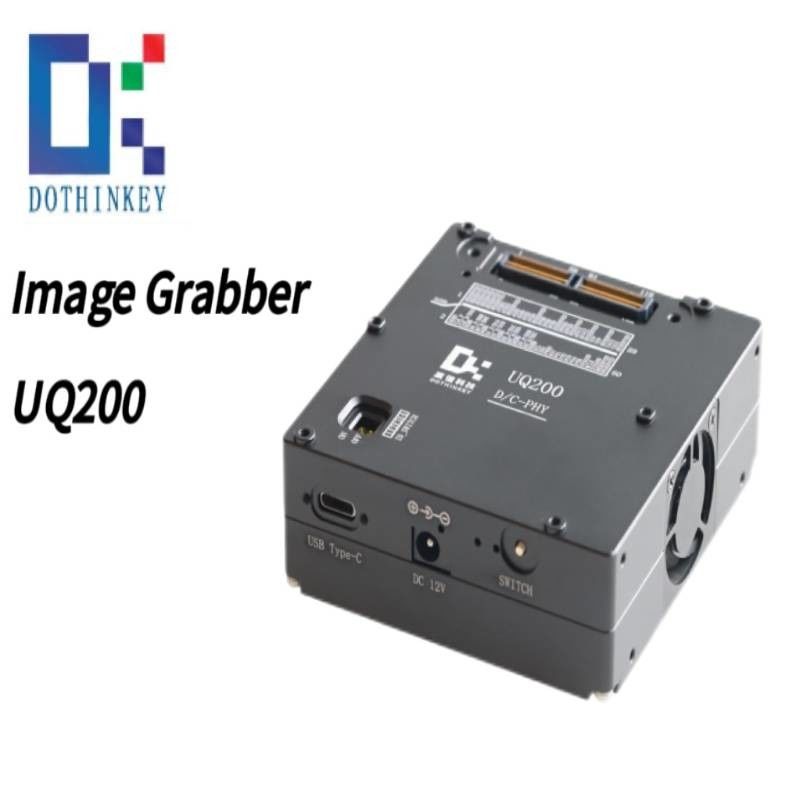

Dothinkey MIPI USB3.1 Series Image Grabber พลังงานไฟฟ้า DC12V/1A
1คุณลักษณะของปั๊มพลังงาน DPS
ระบบมีปั๊มพลังงานโปรแกรมได้ 7 ช่อง มีคุณสมบัติดังต่อไปนี้
1) AVDD/AFVCC: ปรับออกจาก 0 ถึง 5 วอลต์รองรับกระแสไฟฟ้าสูงสุด 1A
2) AVDD2/DVDD/VPP2: ปรับออกจาก 0 ถึง 3.3V, หนุนกระแสไฟฟ้าสูงสุด 1A
3) DOVDD: ปรับออกจาก 0 ถึง 3.3 วอลต์รองรับกระแสไฟฟ้าสูงสุด 0.5A
4) VAUX: ปรับออกจาก 0 ถึง 8 วอลต์รองรับกระแสไฟฟ้าสูงสุด 1A
ช่องทางทั้งหมดให้การควบคุมความแรงดันความแม่นยําสูง สําหรับการตั้งค่าระบบที่ยืดหยุ่น
2.ตัวชี้วัดทางเทคนิคทั่วไป
| ตัวชี้วัดทางเทคนิคทั่วไป | |
| พลังงานไฟฟ้า | DC12V/1A |
| การป้องกัน ESD ภายนอก | รูปแบบร่างกายมนุษย์ (HBM) ≥ ± 2000V รุ่นเครื่อง (MM) ≥ ± 200V |
| ขนาด | 90*85*33 มิลลิเมตร |
| คุณสมบัติความสอดคล้อง Sesor | |
| อินเตอร์เฟซเซอร์ | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
| อัตรา MIPI ① | MIPI D-PHY ≥ 2.5Gbps/Lane MIPI C-PHY ≥ 3.5GSps/Trio |
| ช่องข้อมูล MIPI | MIPI D-PHY 1/2/4 เลน MIPI C-PHY 1/2/3 ทรีโอ |
| อินเตอร์เฟซ PC+Buffer | |
| อินเตอร์เฟซการสื่อสาร PC | USB3.1 GEN2 |
| ความจุของพัฟเฟอร์ | DDR4 4GB |
| อัตราการสื่อสารของเซ็นเซอร์ | |
| อัตรา I2C | 100K ~ 1M |
| อัตราการสื่อสารสูงสุดของ SPI | 20Mbps |
| นาฬิกาเซ็นเซอร์ | 6 ~ 99MHz ± 0.1MHz |
| ระดับ IO ของเซ็นเซอร์ (ตาม DOVDD) |
1.2V ~ 3.3V |
| ลักษณะของระบบปฏิบัติการ | รองรับการทดสอบระบบปฏิบัติการ 29 ทาง |
| PS:①นี่คืออัตรา MIPI ที่สูงสุดเมื่อแผ่นโอนโมดูลเชื่อมต่อตรงกับกล่องทดสอบโดยไม่ต้องใช้สายต่ออัตรา MIPI สูงสุดถูกส่งผลกระทบจากสายต่อและโมดูล.ผลสัมฤทธิ์รวมของบอร์ดแอดป์เตอร์และเครื่องติดตั้ง | |
