สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
UQ200

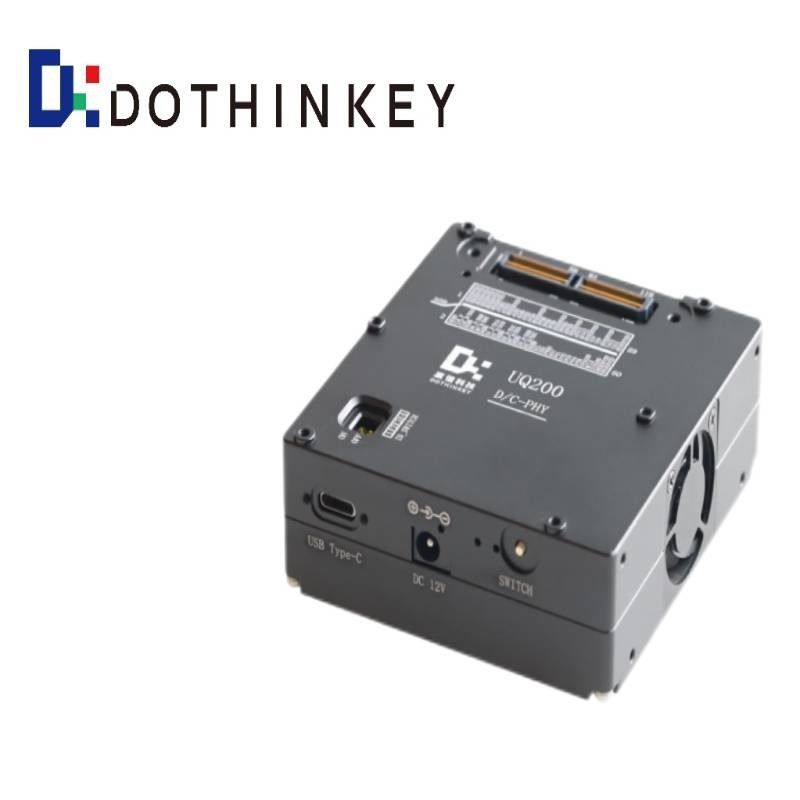

Dothinkey UQ200 ความเร็วสูง MIPI D/C-PHY Image Grabber USB3.1 ซีรีส์
1.ตัวชี้วัดทางเทคนิคทั่วไป
| พลังงานไฟฟ้า | DC12V/1A |
| การป้องกัน ESD ภายนอก | รูปแบบร่างกายมนุษย์ (HBM) ≥ ± 2000V รุ่นเครื่อง (MM) ≥ ± 200V |
| ขนาด | 90*85*33 มิลลิเมตร |
| คุณสมบัติความสอดคล้อง Sesor | |
| อินเตอร์เฟซเซอร์ | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
| อัตรา MIPI ① | MIPI D-PHY ≥ 2.5Gbps/Lane MIPI C-PHY ≥ 3.5GSps/Trio |
| ช่องข้อมูล MIPI | MIPI D-PHY 1/2/4 เลน MIPI C-PHY 1/2/3 ทรีโอ |
| อินเตอร์เฟซ PC+Buffer | |
| อินเตอร์เฟซการสื่อสาร PC | USB3.1 GEN2 |
| ความจุของพัฟเฟอร์ | DDR4 4GB |
| อัตราการสื่อสารของเซ็นเซอร์ | |
| อัตรา I2C | 100K ~ 1M |
| อัตราการสื่อสารสูงสุดของ SPI | 20Mbps |
| นาฬิกาเซ็นเซอร์ | 6 ~ 99MHz ± 0.1MHz |
| ระดับ IO ของเซ็นเซอร์ (ตาม DOVDD) |
1.2V ~ 3.3V |
| ลักษณะของระบบปฏิบัติการ | รองรับการทดสอบระบบปฏิบัติการ 29 ทาง |
| PS:①นี่คืออัตรา MIPI ที่สูงสุดเมื่อแผ่นโอนโมดูลเชื่อมต่อตรงกับกล่องทดสอบโดยไม่ต้องใช้สายต่ออัตรา MIPI สูงสุดถูกส่งผลกระทบจากสายต่อและโมดูล.ผลสัมฤทธิ์รวมของบอร์ดแอดป์เตอร์และเครื่องติดตั้ง | |
2การใช้งาน
กล้องโทรศัพท์มือถือ ความเร็วสูง MIPIC-PHY
3.รายละเอียดของระบบประกอบพลังงานที่สามารถเขียนโปรแกรมได้ (DPS)
อุปกรณ์นี้รวมระบบพลังงานที่สามารถเขียนโปรแกรมได้ 7 ช่องความแม่นยําสูง มีลักษณะสําคัญดังต่อไปนี้
1) การออกแรงดันหลายช่วง
AVDD/AFVCC: ปรับ 0-5V @ 1A สูงสุด
AVDD2/DVDD/VPP2: ปรับ 0-3.3V @ 1A สูงสุด
DOVDD: ปรับ 0-3.3V @ 500mA มากที่สุด
VAUX: ปรับ 0-8V @ 1A สูงสุด
2) คุณลักษณะการทํางาน
การควบคุมความแรงดันความแม่นยําสูง (± 1%)
การออกแบบเสียงคลื่นต่ํา
ปรับปรุงการใช้งาน soft-start
การป้องกันความแรงไฟฟ้าเกินขีดความแรง
3)การบูรณาการระบบ
การควบคุมช่องทางอิสระ
ความสามารถในการตรวจจับทางไกล
การสนับสนุนการร่วมกันในการทํางานหลายช่องทาง
หมายเหตุ: ความหมายของกระแสทั้งหมดที่ระบุในอุณหภูมิบริเวณ 25 °C การลดความร้อนอาจใช้ได้ในอุณหภูมิที่สูงขึ้น
