สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
Dothinkey
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
UQ200

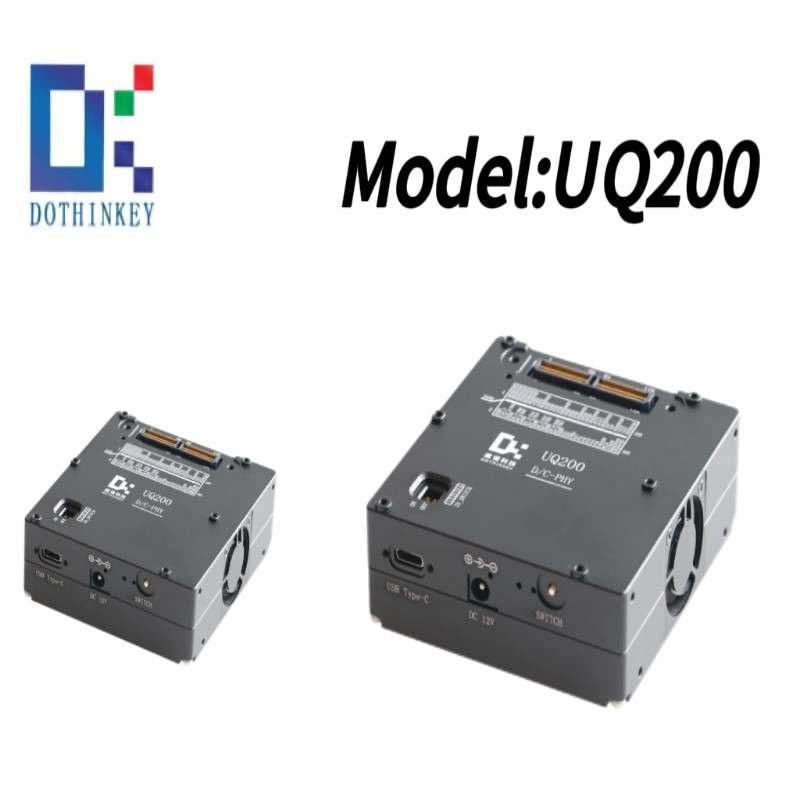

UQ200 แอปพลิเคชั่นสําหรับกล้องมือถือ MIPIC-PHY ความเร็วสูง
1รายละเอียดการเชื่อมต่อพื้นดิน
เซนเซอร์การถ่ายภาพ UQ200 รวมถึงโดเมนพื้นดินแบบสองแบบ (AGND และ DGND) เมื่อนําไปใช้ในโครงการพื้นดินที่รวมกัน ทั้ง AGND และ DGND อาจมีส่วนร่วมในการเชื่อมต่อกับเทอร์มิเนลพื้นดินของเซนเซอร์
2การตั้งค่าอินเตอร์เฟซ.I2C
เครื่องต่อการดึงตัวที่สามารถเขียนโปรแกรมได้ (สามารถเลือก 560Ω, 1.5kΩ, หรือ 4.7kΩ; ตัวกําหนดการของโรงงาน 1.5kΩ) ได้ถูกจัดให้บริการบนสาย I2C ซึ่งอ้างอิงไปยัง DOVDDความต้านทานการดึงขึ้นสามารถปรับแบบไดนามิคผ่านการควบคุมฟอร์มแวร์.
3.GPIO อินเตอร์เฟซที่สามารถเขียนโปรแกรมได้
มีฟังก์ชันที่สามารถปรับปรุงด้วยซอฟต์แวร์ แต่ละ GPIO มีการดึง 4.7kΩ ไปยัง DOVDD ปินเหล่านี้รองรับการปรับแต่งเฉพาะการใช้งานผ่านการตั้งค่า I / O ที่สามารถโปรแกรมได้
4การพิจารณาของระบบ
การกําหนดเฉพาะสําหรับการกระจายพลังงานทางด้านนอก (ระบบพื้นดิน) ทอร์มิเนลนี้ต้องอยู่ห่างจากเครือข่ายพื้นดินของเซ็นเซอร์ เพื่อรักษาความสามารถในการทดสอบ Open/Short ที่เหมาะสม
5. การจัดการปินที่เก็บไว้
พินเหล่านี้ถูกจัดไว้สําหรับการใช้ในระบบภายใน และมีการนําทางภายในที่ครอบครองไว้ โดยการรักษาพินเหล่านี้ในสภาพที่ไม่เชื่อมต่อ - การเชื่อมต่อภายนอกหรือสั้นระหว่างพินต้องหลีกเลี่ยง
6สัญลักษณ์อินเตอร์เฟซโมดูลสินค้า
